Is dúntóirí iad na graí lomadh le nasc stiffness ard-neart. Déantar na studs lomadh a ghiorrú mar na studs sorcóireach (Studs ceann cáise le haghaidh táthú graí stua). Is iad sonraíochtaí na studs theshear trastomhas ainmniúil Ф10 ~ Ф25mm, Fad iomlán an táthú roimh an 40 ~ 300 mm. Tá barr an chinn ag an ingne leis na glyphs chun marc aitheantais an mhonaróra a dhéanamh, tá úsáid ingne táthú an-leathan.
Dearadh Studaí Ceanglóra Fiar chun an leac choincréite a cheangal leis na bíomaí cruach agus chun seasamh in aghaidh ualaí lomadh idir an leac coincréite agus an bhíoma cruach i dtógáil ilchodach. Cuireann sé seo ar ár gcumas suas le 1000 kg/m2 a luchtú in ionad an ghnáthualaigh atá i bhfad níos lú. Sábhálann an nós imeachta am agus dá bhrí sin airgead chomh maith mar gheall ar a simplíocht.

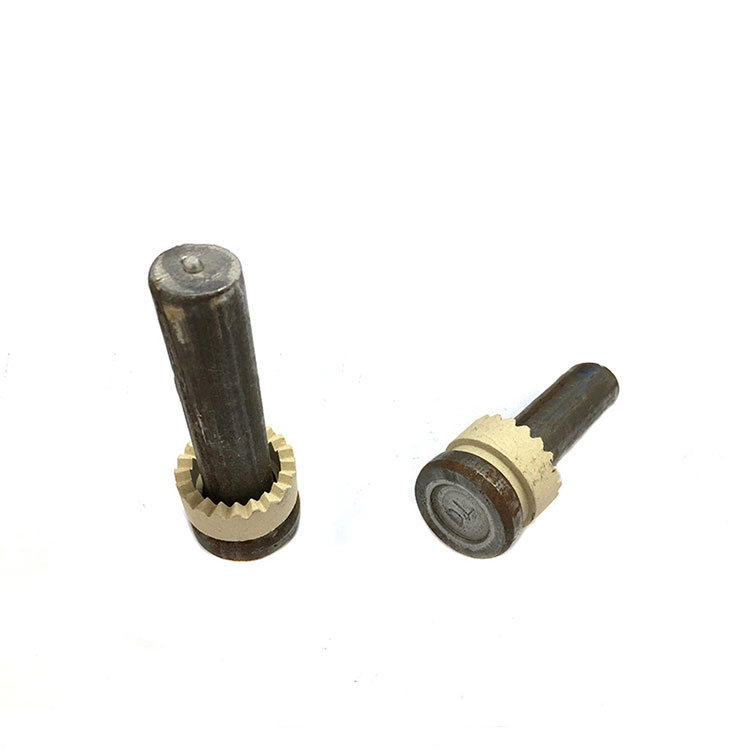

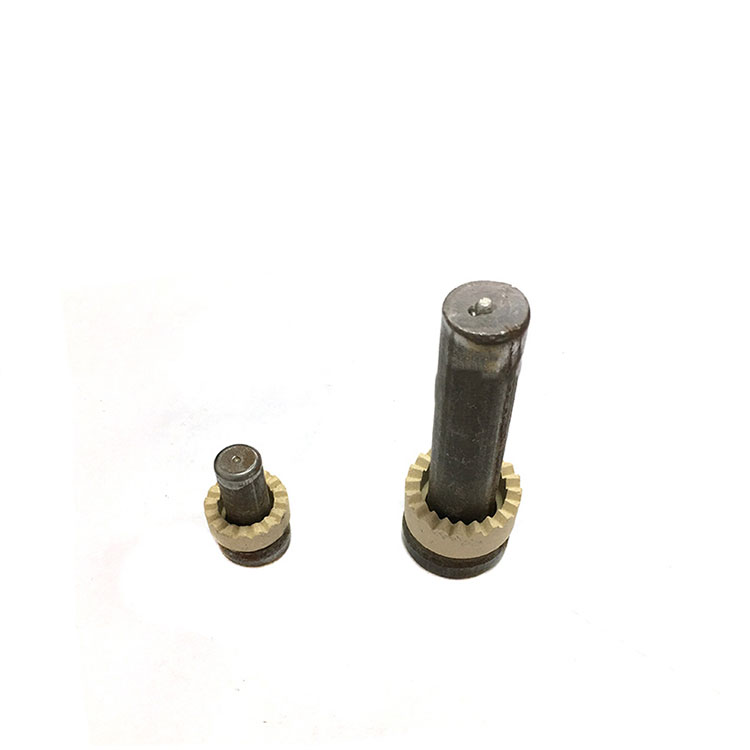

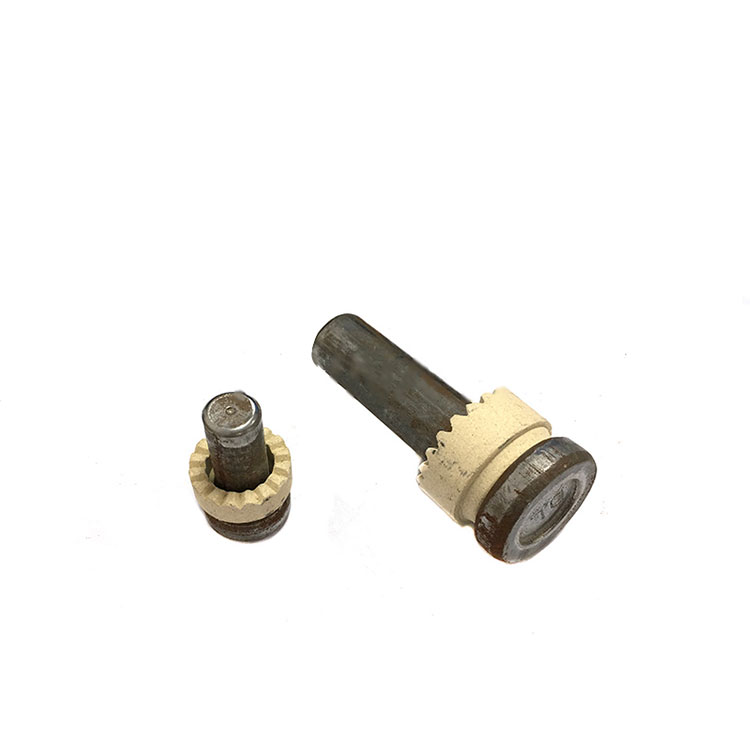

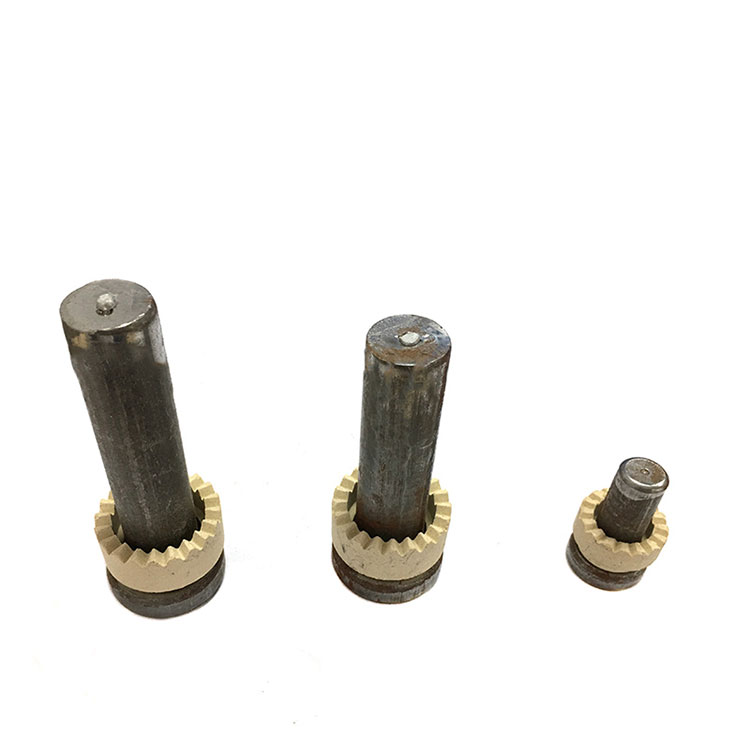

Tá Ferrule Ceirmeach (Fáinne Ceirmeach Táthú Graí Fiar) le haghaidh táthú cónascaire graí lomadh a ndéantar iarratas air trí tháthú deic cruach nó tionscadal táthú graí ferrule ceirmeach bhíoma cruach. Tá na ferrules ceirmeacha déanta as cordierite agus in ann turraing teasa a sheasamh chomh maith le teochtaí arda gan leá nó briseadh.
Is cuid riachtanach é le haghaidh táthú studs lomadh, atá deartha leis na feidhmeanna seo a leanas:
◇ Déanann na ferrules ceirmeacha na studs lomadh pointe nasc táthú uisce miotail a fhoirmiú éasca, lig do chónaisc lomadh le bhíoma cruach nascadh níos soladach agus níos déine
◇ Cosc a chur ar an damáiste a dhéantar do ghunnaí welder graí agus do chomhpháirteanna gunna táthúcháin mar chucks graí le linn obair táthú na graí lomadh.
◇ Chun an spásaire táthú stua agus damáiste deataigh d'oibrithe a laghdú
ferrules ceirmeacha a tháirgtear mar chaighdeán ISO13918:2008 le cruas ard agus Ard-teocht resistant is féidir, feabhas suntasach ar an toradh weld.
Táthú CEANN Sorcóir |
|||||||
TOISE BOLT | |||||||
d | AINMNEACH | 10 | 13 | 16 | 19 | 22 | 25 |
MIN | 9.64 | 12.57 | 15.57 | 18.48 | 21.48 | 24.48 | |
MAX | 10 | 13 | 16 | 19 | 22 | 25 | |
dk | MAX | 18.35 | 22.42 | 29.42 | 32.5 | 35.5 | 40.5 |
MIN | 17.65 | 21.58 | 28.58 | 31.5 | 34.5 | 39.5 | |
d1 | 13 | 17 | 21 | 23 | 29 | 31 | |
h | 2.5 | 3 | 4.5 | 6 | 6 | 7 | |
k | MAX | 7.45 | 8.45 | 8.45 | 10.45 | 10.45 | 12.55 |
MIN | 6.55 | 7.55 | 7.55 | 9.55 | 9.55 | 11.45 | |
r | MIN | 2 | 2 | 2 | 2 | 3 | 3 |
WA | 4 | 5 | 5 | 6 | 6 | 6 |
Airíonna Meicniúla Cónascaire Graí Fiar
Tír |
Neart teanntachta |
Pointe toraidh |
Fadú céatadán |
Crapadh céatadán |
BS GA ISO13918:2008 |
≥450 |
≥350 |
≥15 |
|
Stáit Aontaithe Mheiriceá |
≥415 |
≥345 |
≥20 |
≥50 |
CHINA |
≥400 |
≥320 |
≥14 |
|
Comhpháirt Cheimiceach an Ábhair (%) |
||||||
Ábhar |
C |
Agus |
Mn |
P |
S |
Al |
ML15AL |
0.13-0.18 |
≤0.10 |
0.30-0.60 |
≤0.035 |
≤0.035 |
≥0.020 |
SWRCH18A |
0.15-0.20 |
≤0.10 |
|
