Is cineál boltaí ard-neart iad na boltaí Struchtúracha Cruach agus is cuid chaighdeánach iad freisin. Tá feidhmíocht cheangail níos fearr, le haghaidh struchtúr cruach, innealtóireacht, ionas go mbeidh ról an cheangail. Struchtúr cruach ginearálta, tá ceanglais na boltaí cruach 8.8 nó níos mó, tá 10.9, 12.9, gach ceann de na boltaí cruach ard-neart, agus uaireanta níl gá le boltaí leictreaphlátála an struchtúr cruach.

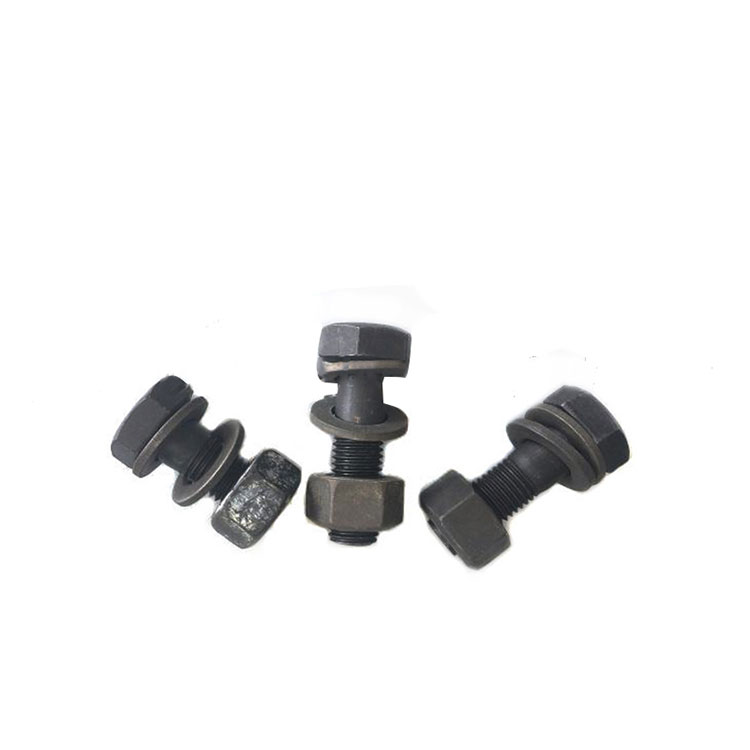

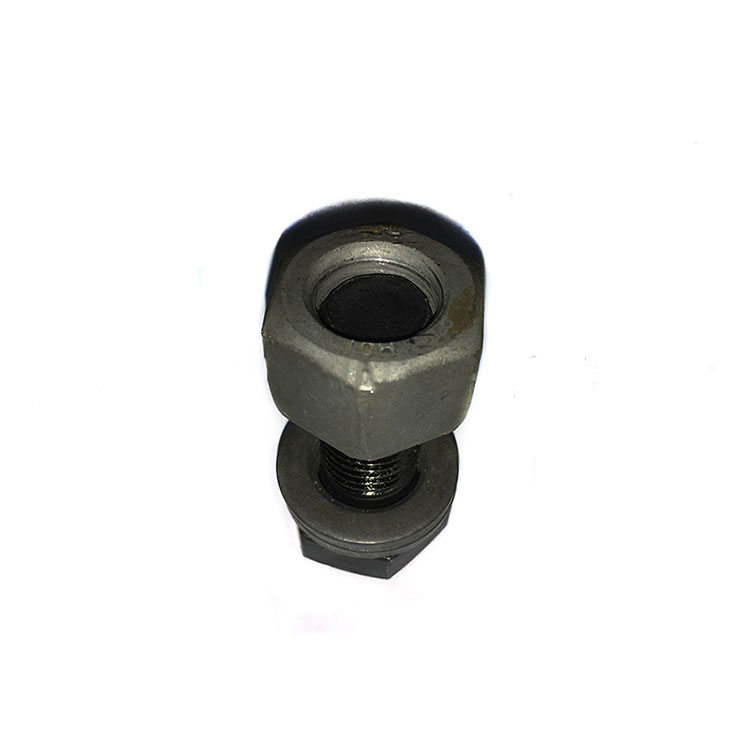

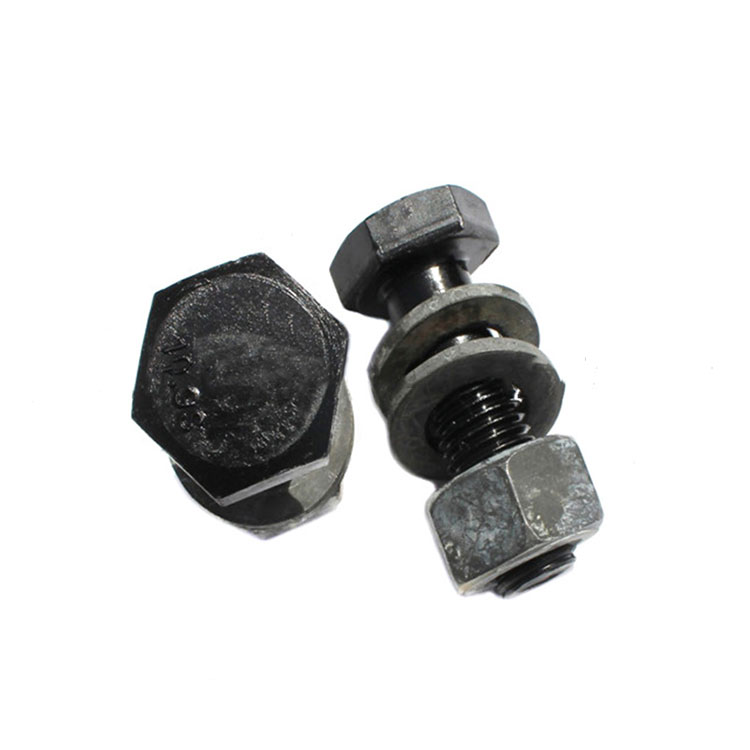

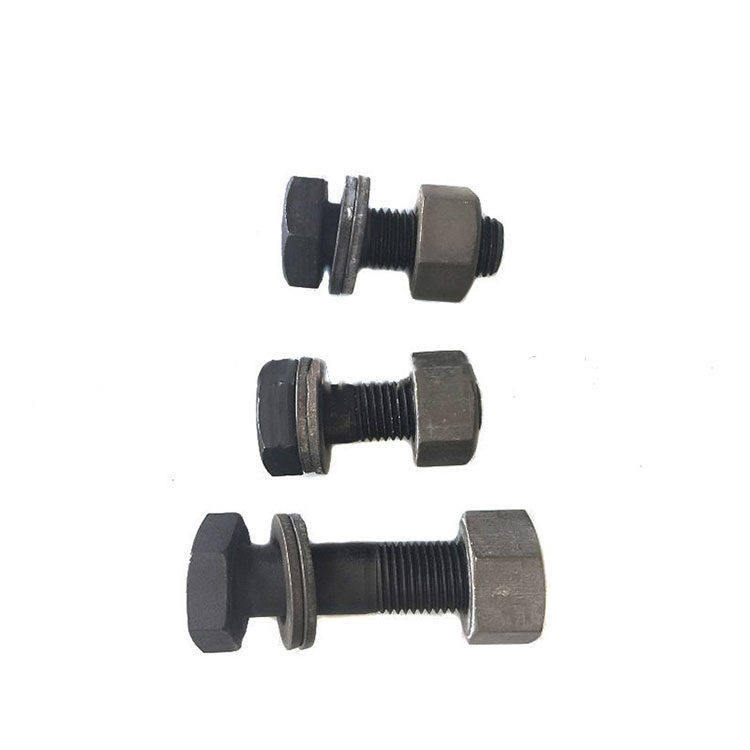

Úsáidtear boltaí SteelStructral go príomha i struchtúr cruach, a úsáidtear chun struchtúr cruach an nasc point.Steel a nascadh. Roinntear boltaí cruach ard-neart lomadh torsional agus boltaí ard-neart heicseagánach mór, tá boltaí ard-neart heicseagán mór grád neart ard de ghnáth-scriúnna, agus feabhsaítear boltaí ard-neart lomadh torsional i boltaí ard-neart heicseagán mór, chun tógáil níos fearr a dhéanamh. Bolt Struchtúrtha Ceann Heicse Trom, 10.9 DIN 6914 1989/ISO 7412Ard Neart - Aicme Maoine 10.9 - Páirc Snáithe Garbh - Cruach Snáithithe i bPáirt - Hot Diop Galvanized Le haghaidh boltáil struchtúrach le patrún tras-árasán ró-mhór Soláthraíonn boltaí a mhonaraítear de réir chaighdeáin DIN 6914-10, nuair a mheaitseáiltear iad leis an gcnó rómhór # 6915-10 agus an washer árasán # 6916-(C45) tionól le leibhéal dearbhaithe i gcoinne teip trí stripping snáithe má overteighted. Neart Teanntachta: Rm/ N/mm? Íosmhéid 1040, íosmhéid Mpa 1040 (150,800 psi) Cuir glaoch chun fiosrú a dhéanamh faoi faid níos faide agus trastomhais níos mó.
Marcálacha cinn agus láidreachtaí do scriúnna méadracha caipín heicsidheachúlach |
||||||
Marcáil aitheantais grád |
Sonraíocht |
Raon méide ainmniúil [mm] |
Neart cruthúnais [MPa] |
Neart toraidh (nóiméad) [MPa] |
Neart teanntachta (nóiméad) [MPa] |
Cruas croí [Rockwell] |
|
ASTM A490M Cineál 1 |
12–36 |
830 |
940 |
1040 |
C33–39 |
|
ASTM A490M Cineál 2 (tarraingthe siar) |
|||||
|
ASTM A490M Cineál 3 |
Marcanna ceann impiriúil agus airíonna meicniúla |
||||||
Marcáil aitheantais grád |
Sonraíocht |
Raon méide ainmniúil [i] |
Neart cruthúnais [ksi] |
Neart toraidh (nóiméad) [ksi] |
Neart teanntachta (nóiméad) [ksi] |
Cruas croí [Rockwell] |
|
ASTM A490 Cineál 1 |
12–1–1⁄2 |
120 |
130 |
150 íosta |
C33–38 |
|
ASTM A490 Cineál 2 (tarraingthe siar) |
1⁄2–1 |
||||
|
ASTM A490 Cineál 3 |
12–1–1⁄2 |
MÉID | 1/2 | 5/8 | 3/4 | 7/8 | 1 | 1-1/8 | 1-1/4 | 1-3/8 | 1-1/2 |
F | 7/8 | 1-1/16 | 1-1/4 | 1-7/16 | 1-5/8 | 1-13/16 | 2 | 2-3/16 | 2-3/8 |
H | 5/16 | 25/64 | 15/32 | 35/64 | 39/64 | 11/16 | 25/32 | 27/32 | 15/16 |
LT | 1.00 | 1.25 | 1.38 | 1.50 | 1.75 | 2.00 | 2.00 | 2.25 | 2.25 |
