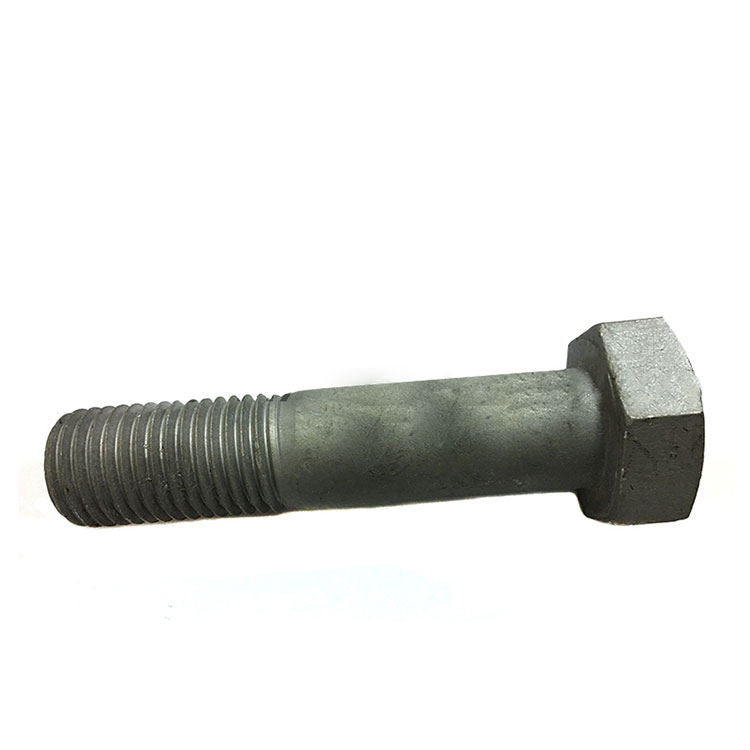

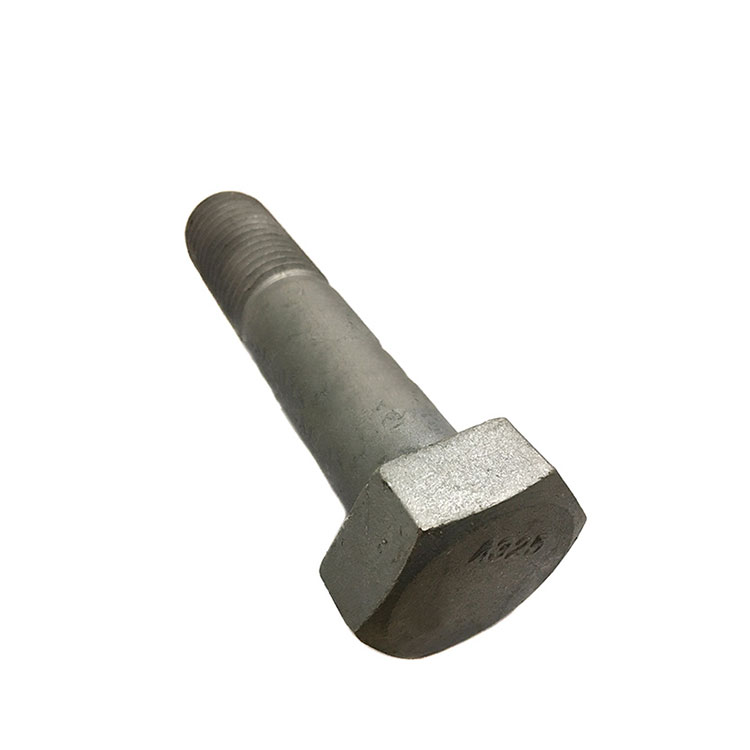

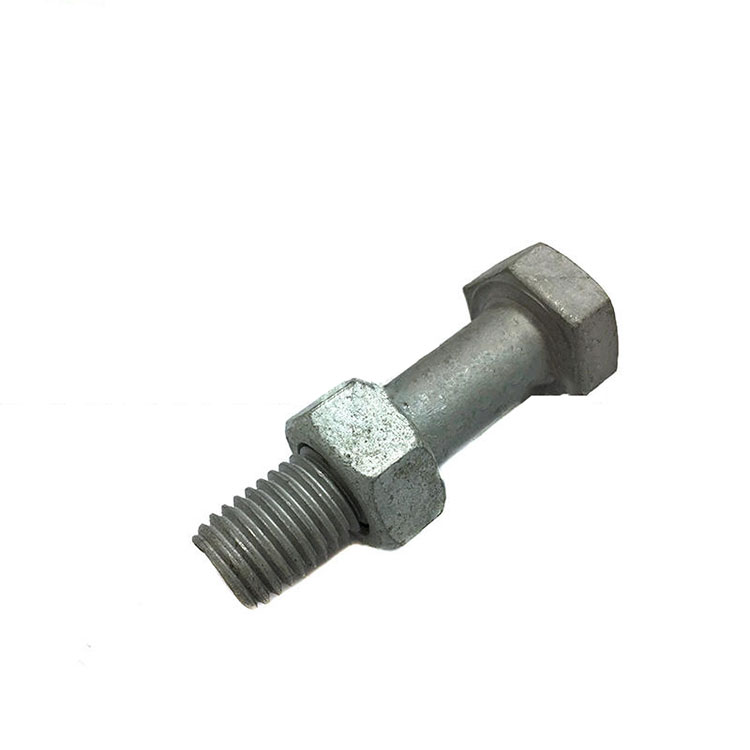

Tá ceann ag boltaí heics troma atá níos mó ná ceann heicsidheachúil caighdeánach (bailchríoch). Tá boltaí heicsidheacha caighdeánacha déanta as cruach carbóin íseal go lár. Tairgeann an ceann mór dromchla imthacaí níos mó a dháileann an t-ualach clampála thar achar níos mó.
Tá boltaí struchtúracha heicsidheacha trom deartha le haghaidh naisc struchtúracha cruach-go-cruach. Dá bhrí sin, is gnách go mbíonn siad an-ghearr. Níl na sonraíochtaí A325 agus A490 beartaithe d'iarratais ghinearálta, lena n-áirítear boltaí ancaire. Sna hiarratais seo, ba cheart machnamh a dhéanamh ar A449 a chur in ionad A325 agus grád BD A354 do A490.
Tá boltaí struchtúracha heicsidheacha trom deartha le haghaidh naisc struchtúracha cruach-go-cruach. Clúdaíonn sonraíochtaí ASTM A325 agus A490 boltaí struchtúracha heicsidheacha ard-neart ó 1/2" trastomhas trí thrastomhas 1-1/2". Tá na boltaí seo beartaithe lena n-úsáid i naisc struchtúracha agus mar sin tá faid snáithe níos giorra acu ná boltaí heicsidheacha caighdeánacha. Níl na sonraíochtaí A325 agus A490 beartaithe le haghaidh feidhmeanna ginearálta.
Clúdaíonn an tsonraíocht ASTM A490 cruach cóimhiotail atá múchta agus tempered, boltaí struchtúracha heicsidheachúlach trom ó 1/2" trastomhas trí thrastomhas 1-1/2" le híosmhéid teanntachta 150 ksi. Tá boltaí A490 cosúil le hiarratas agus toisí le boltaí struchtúracha heicsidheacha trom A325 Hex Cap Screws ach déantar iad as cruach cóimhiotail seachas cruach mheáncharbóin, rud a fhágann go bhfuil ceanglóir neart níos airde ann.
Caoinfhulaingt Fad Bolt | ||||
Fad Ainmniúil, in. | Méid Ainmniúil, in. | |||
1⁄2 | 5⁄8 | 3⁄4 go 1 | 11⁄8 go 11⁄2 | |
Trí 6 in. | -0.12 | -0.12 | -0.19 | -0.25 |
Níos mó ná 6 in. | -0.19 | -0.25 | -0.25 | -0.25 |
Boltaí HEX Trom - AIRÍONNA MEICNIÚLA | |||
Grád | Méid | Teanntachta ksi min | Toradh ksi min |
A325 | 1/2"-1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193 B7 | Suas go dtí 2 1/2 | 125 | 105 |
2 5/8 - 4 | 115 | 95 |
Trastomhas Bolt | D | F | C | H | T | |||||
Trastomhas Coirp | Leithead Trasna Árasáin | Leithead Trasna Coirnéil | Airde | Fad Snáithe | ||||||
uas | Bunúsach | uas | Min | uas | Min | Bunúsach | uas | Min | Bunúsach | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
